Flv文件格式

Flv 由 Flv header 和 Flv Body组成。

Flv Body 由一系列的 Tag 组成，每个 Tag 又有一个 preTagSize 字段，标记着前面一个 Tag 的大小。

Flv Header

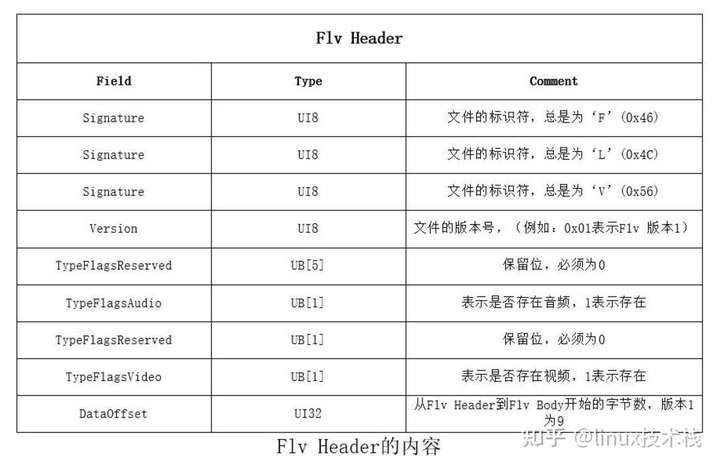

下图是 Flv Header 的内容，（UI8表示无符号8位，也就是一个字节；UB[5]表示一个字节中的5位）

Flv Body

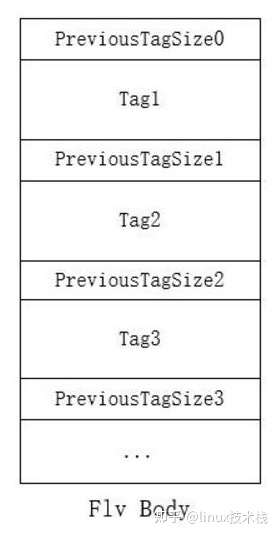

Flv Body 由一个一个 Tag 组成，每个 Tag 都有一个 preTagSize 字段，标记着前面一个 Tag的大小。

Tag有三种类型，Audio Tag（音频Tag），Video Tag（视频Tag），script Tag（又称Metadata Tag）

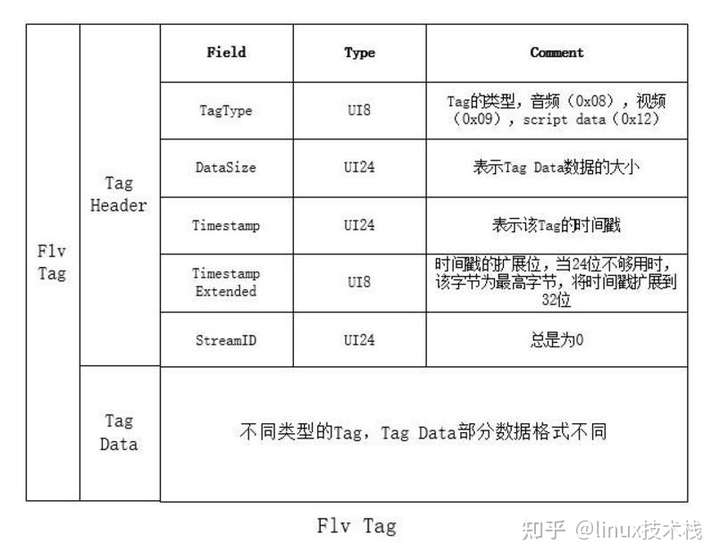

每个Tag由Tag Header和Tag Data组成，对于不同类型的 Tag，Tag Header的格式都是相同的，Tag Body的格式就不一样了。

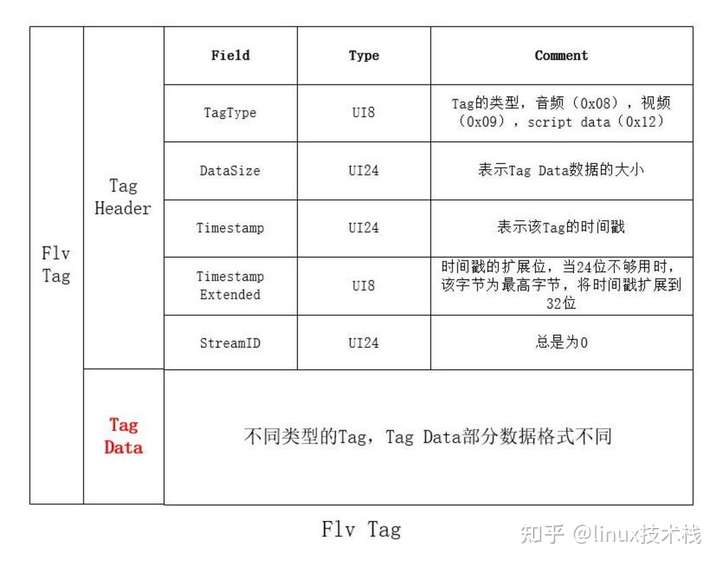

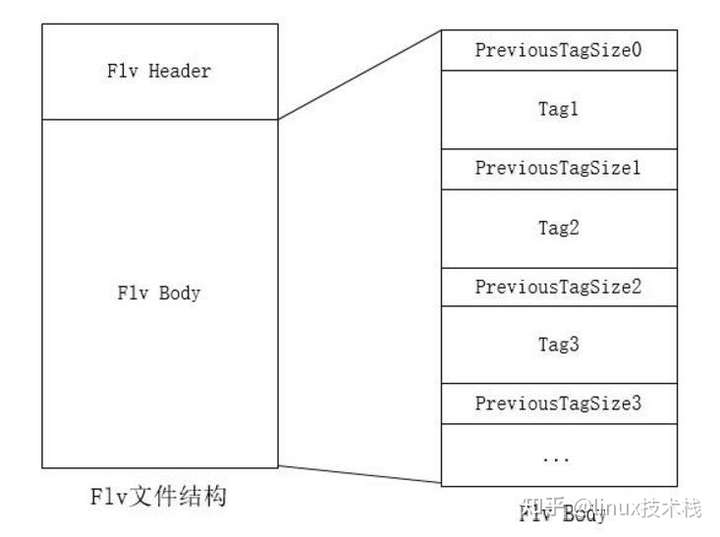

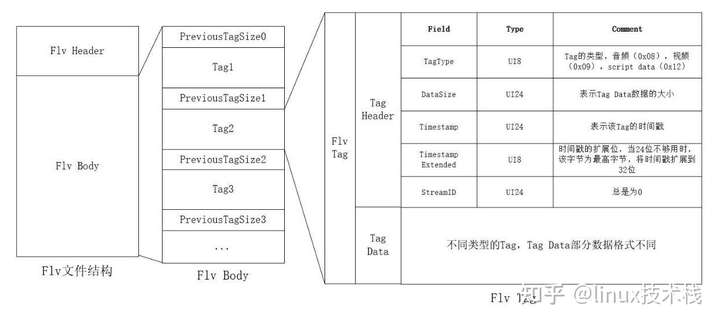

下面这张图归纳一下上面讲的内容，看完后对 flv 应该有个总体的了解了。

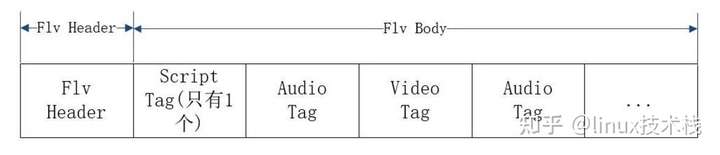

一般一个 flv 文件由一个头部信息，一个 script Tag，以及若干个 video Tag 和 audio Tag 组成。

下面来详细讲解每种类型的 Tag Data

Tag Data

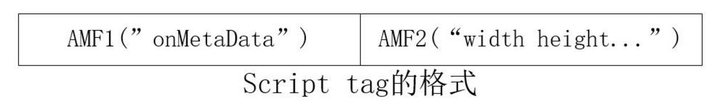

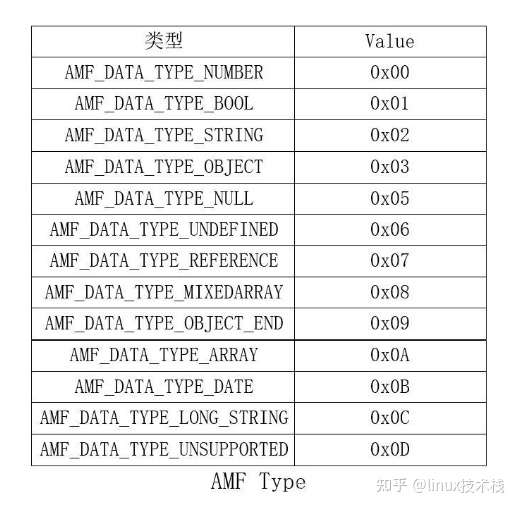

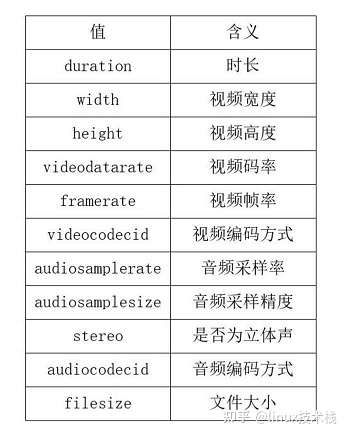

Flv 有三种tag：Audio Tag Data、Video Tag Data、Script Tag Data

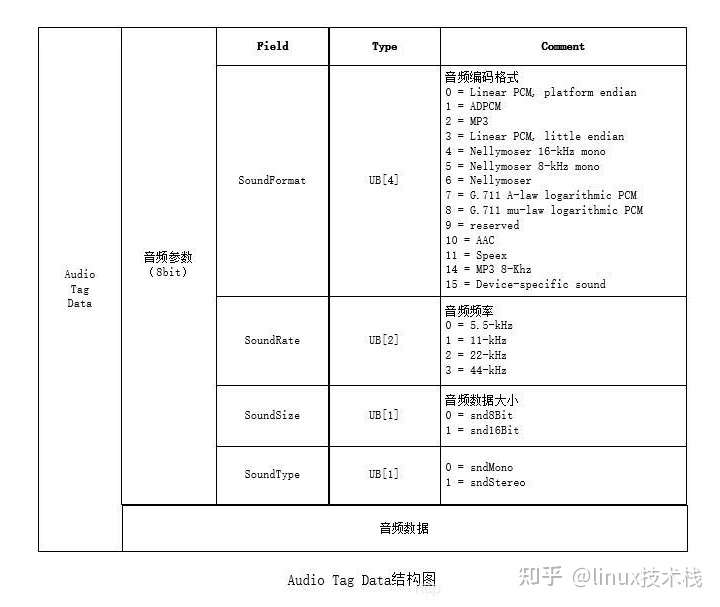

1、Audio Tag Data

如果 SoundFormat=10，那么音频数据就是 AACAUDIODATA 。

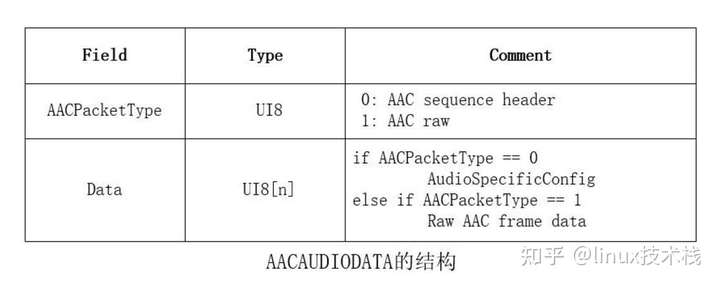

AACAUDIODATA 格式如下：

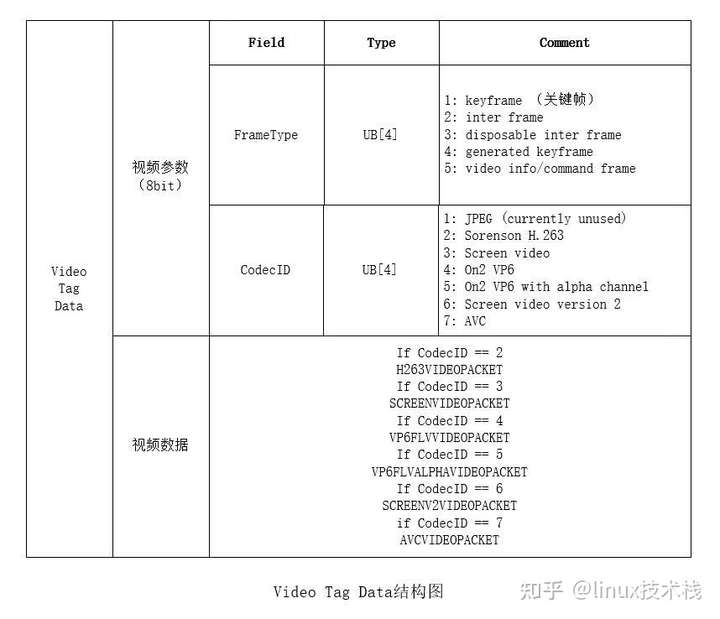

2、Video Tag Data

对于H.264数据来说，CodecID = 7。

当CodecID = 7时，视频数据就是AVCVIDEOPACKET格式。

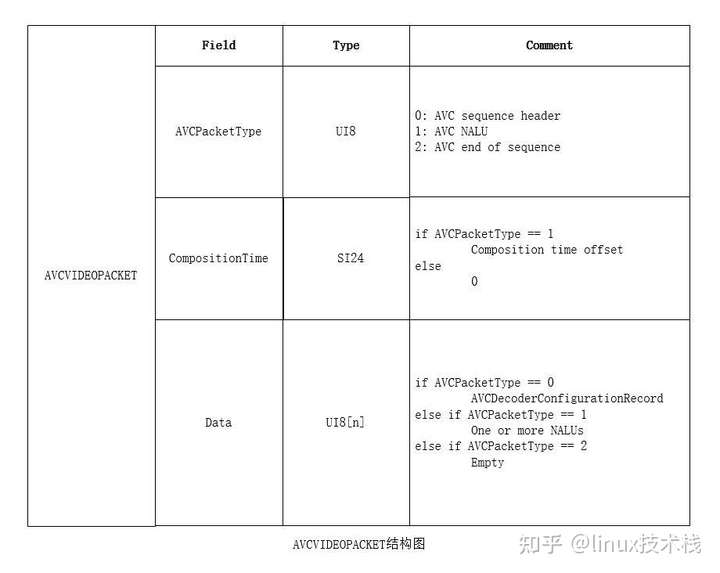

下面讲解一下AVCVIDEOPACKET。

如果 AVCPacketType = 0，那么 Data 就是 AVCDecoderConfigurationRecord 格式。

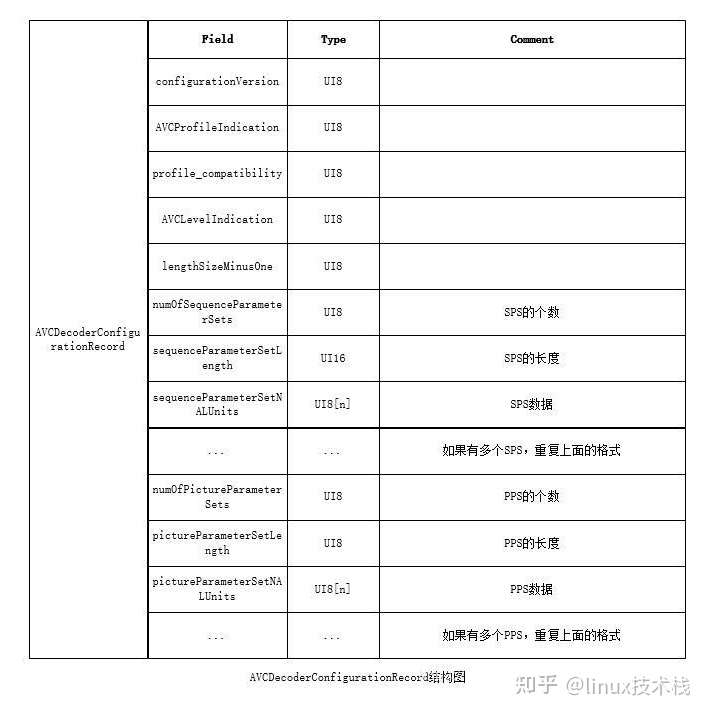

以下是AVCDecoderConfigurationRecord的结构

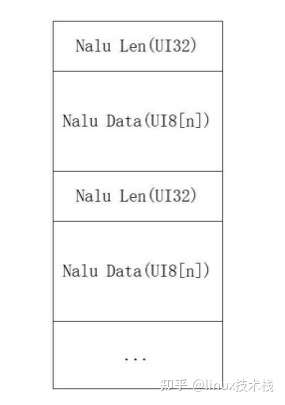

如果 AVCPacketType = 1，那么 Data 结构就简单多了。

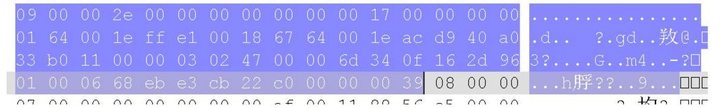

说这么多可能有点乱了，下面来解析一个实例

Tag Header:

Type：09（Tag的类型，包括音频（0x08）、视频（0x09）、scriptdata（0x12））Datasize：00002e（TagData部分的大小）Timestamp：000000（时间戳）Timestamp_ex：00（时间戳的扩展部分）StreamID：000000（总是0）

Tag data:

FrameType|CodecID：17（keyframe|AVC）（视频tag的参数）

因为CodecID=7，所以视频数据就是 AVCVIDEOPACKET 格式

AVCVIDEOPACKET:

AVCPaketType：00（ACVPacket的类型，0:AVCsequenceheader；1:AVCNALU；2:AVCendofsequence）CompositionTime：000000

因为 ACVPaketType==0，所以 Data=AVCDecoderConfigurationRecord

AVCDecoderConfigurationRecord:

configurationVersion：01AVCProfileIndication：64profile_compatibility：00AVCLevelIndication：1elengthSizeMinusOne：ff（NALUSize的长度，计算方法为：1+(lengthSizeMinusOne&3)=4）numOfSequenceParameterSets：e1（低五位为SPS的个数，计算方法为：numOfSequenceParameterSets&0x1F=1）sequenceParameterSetLength：0018（SPS的长度，24）sequenceParameterSetNALUnits：6764001eacd940a033b011000003024700006d340f162d96（SPS）numOfPictureParameterSets：01（PPS的个数）pictureParameterSetLength：0006（PPS的长度）pictureParameterSetNALUnits：68ebe3cb22c0（PPS）previousTagSize：00000039
