（本文基本逻辑：FLV 封装格式概览 → Audio Tags 解析 → Video Tags 解析 → Data Tags 解析）

FLV（Flash Video）是 Adobe 公司推出的一种流媒体格式，它的特点是封装后的音视频文件较小、封装规范简单，因此适合在互联网上进行传输和使用。在浏览器普遍支持 Flash 插件的时代，FLV 格式的视频非常流行。但是随着主流的浏览器平台逐步放弃了对 Flash 插件的支持后，以及移动互联网的兴起，App 取代浏览器成为更多内容的载体，在短视频领域 FLV 的地位逐步被 MP4 取代。但是，在直播领域，由于 RTMP 推流、HTTP-FLV 播放的整套方案低延时的特性，以及服务端普遍提供 HTTP Web 服务，能更广泛的兼容 HTTP-FLV，使得 FLV 仍然是大多数直播产品的首选流媒体格式。

1、FLV 格式概览

FLV 文件由一个 FLV Header 和一个 FLV Body 组成，在 FLV Body 中则由多组(PreviousTagSize + Tag)组成。

FLV 中 Tag 的类型有三种：

• Audio Tags
• Video Tags
• Data Tags

Tag 中包含着 audio、video、scripts 的元信息，加密信息（可选）以及对应的实际数据。

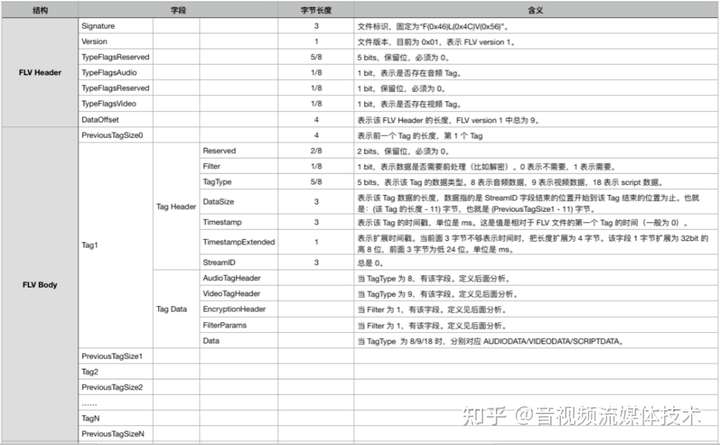

总体来讲，FLV 的结构大致如下表所示：

2、Audio Tags 解析

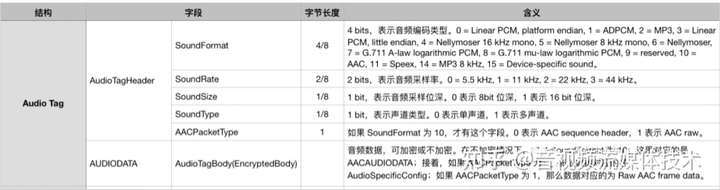

Audio Tag 的结构大致如下所示：

通常在 AudioTagHeader 后面跟着就是 AUDIODATA 数据了，但是对于 AAC 格式的音频数据来说，AudioTagHeader 会多一个字段 AACPacketType 来表示 AACAUDIODATA 的类型：如果 AACPacketType 为 0，那么数据对应的是 AudioSpecificConfig；如果 AACPacketType 为 1，那么数据对应的为 Raw AAC frame data。

为什么 AudioTagHeader 中已经有了音频的相关参数，还需要在这里来一个 AudioSpecificConfig 呢？这是因为当 SoundFormat 是 AAC 时，SoundType 需要设置为 1（立体声），SoundRate 需要设置为 4（44k Hz），但这并不说明文件中 AAC 编码的音频必须是 44k Hz 的立体声。播放器在处理 AAC 音频时，需要忽略 AudioTagHeader 中的音频参数，而使用 AudioSpecificConfig 的参数来初始化解码器。

在 FLV 的文件中，一般情况下 AudioSpecificConfig 只会出现一次，即第一个 Audio Tag。如果音频使用 AAC，那么这个 Tag 就是 AAC sequence header，即 AAC 音频同步包。AudioSpecificConfig 的结构在ISO/IEC-14496-3 Audio标准中有做说明。

下面是ISO/IEC 14496-3, 1.6.2.1 AudioSpecificConfig：

AudioSpecificConfig() {
    audioObjectType = GetAudioObjectType();
    samplingFrequencyIndex; // 4 bslbf
    if (samplingFrequencyIndex == 0xf) {
        samplingFrequency; // 24 uimsbf
7 x3 o5 `5 r- Y6 k    }
    channelConfiguration; // 4 bslbf
    sbrPresentFlag = -1;
    psPresentFlag = -1;
    if (audioObjectType == 5 || audioObjectType == 29) {
, Q" g  V8 S! W        // ...
! B& Y  {4 U. {* x6 y    }
& N" ]! i, d$ J3 s7 b+ a5 Z    else {
. |- j# X! |+ p/ R        extensionAudioObjectType = 0;
* k" D% J  }5 ^- `1 R    }
    switch (audioObjectType) {
* c% f2 o( f$ b5 J( o    case 1: case 2: case 3: case 4: //...
        GASpecificConfig();
' e* f% k5 W! W% F) k        break:
. n$ `# P- f8 w3 u6 J$ g    case ...:
0 ^# x+ q; ~& A( b; ?+ b        //...
9 Y3 H( q6 ^; t/ s# d6 `8 w    }
    if (extensionAudioObjectType != 5 && bits_to_decode() >= 16) {
" I+ f+ `0 d, M) _. h  N        //...
4 V& c. ~$ b# G    }
+ l/ O- k% g& U; e4 k1 c& R    // ...
% t$ e; ]% z% `! U" A$ H# c
7 D! F$ ~0 z- }1 d/ CGetAudioObjectType() {
9 h3 I4 i0 A& v' R" w+ X. V    audioObjectType; // 5 uimsbf
    if (audioObjectType == 31) {
- k0 V( @5 F* {        audioObjectType = 32 + audioObjectTypeExt; // 6uimsbf}
# y4 v7 N- ~$ q: H8 f    return audioObjectType;
}

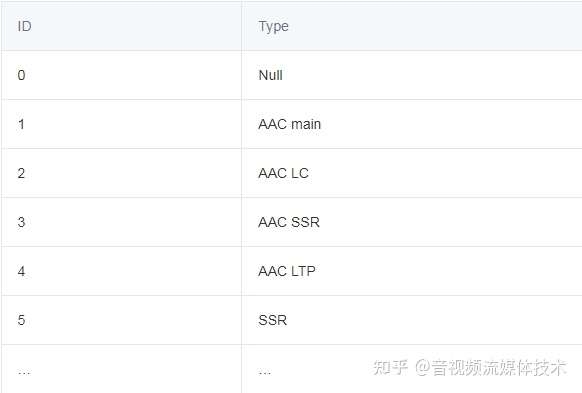

下面是ISO/IEC 14496-3, 1.5.1.1 Audio object type definition：

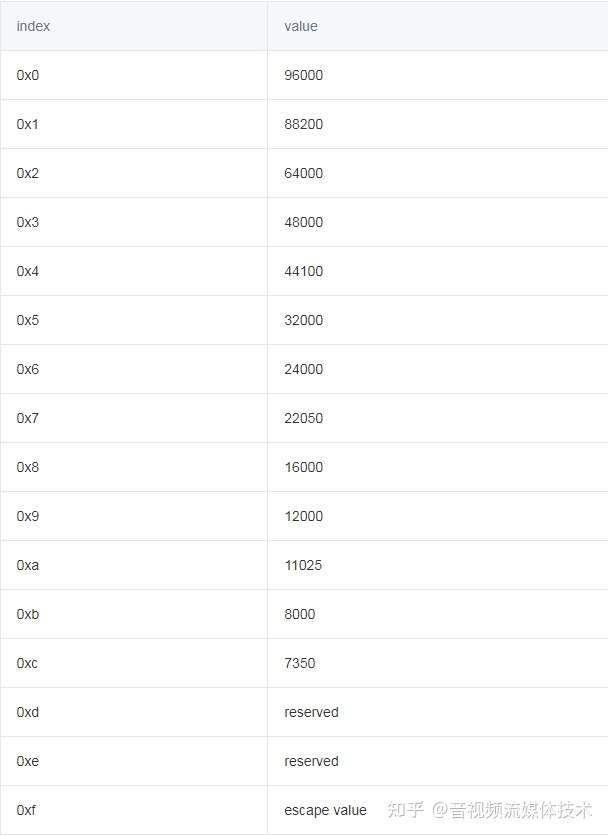

下面是ISO/IEC 14496-3, 1.6.3.4 samplingFrequencyIndex：

【相关学习资料推荐，点击下方链接免费报名，先码住不迷路~】

【免费】FFmpeg/WebRTC/RTMP/NDK/Android音视频流媒体高级开发-学习视频教程-腾讯课堂​ke.qq.com/course/3202131?flowToken=1042316

【音视频开发第352讲】RTMP-HLS-HTTP-FLV-WebRTC快速掌握流媒体服务器工作原理-推流、转发、拉流_哔哩哔哩_bilibili​www.bilibili.com/video/BV1iR4y1c7CH?share_source=copy_web&vd_source=1d37244df5a3adf4b92a8a5e5ed4abeb

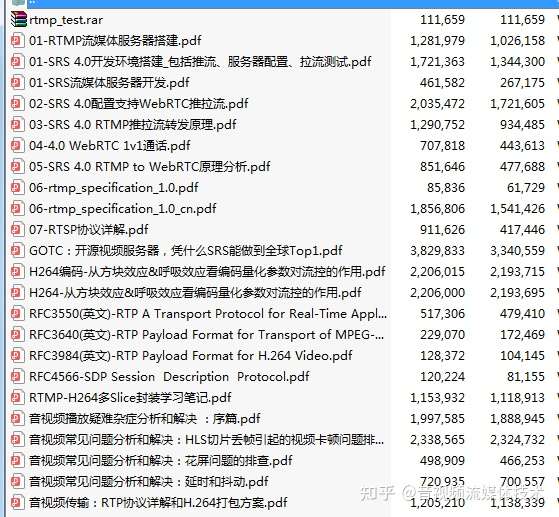

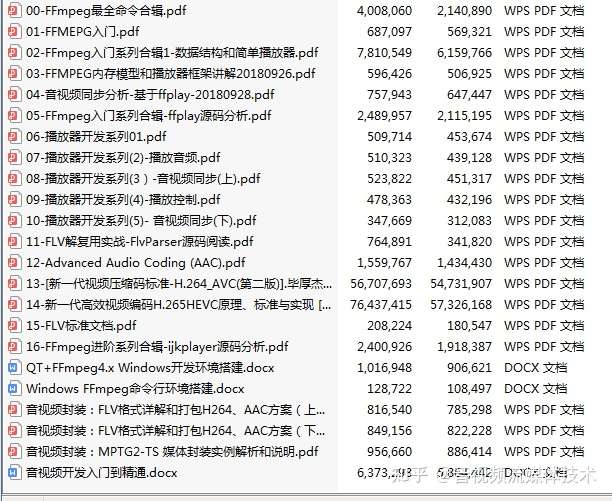

【免费分享】我整理了一些比较好的面试题、学习资料、教学视频和学习路线图，资料包括（C/C++，Linux，FFmpeg webRTC rtmp hls rtsp ffplay srs 等等）有需要的可以点击788280672加群领取~

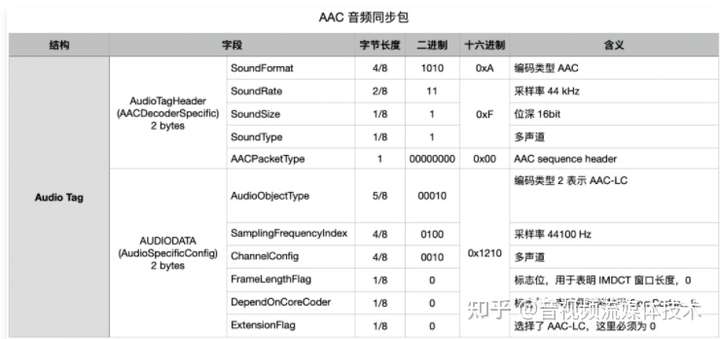

我们常用的 AAC 音频同步包的大小固定为 4 字节，前两个字节被称为AACDecoderSpecificInfo，用于描述这个音频包应当如何被解析，后两个字节称为AudioSpecificConfig，更加详细的指定了音频格式。下图是一个 AAC 音频同步包的示例：

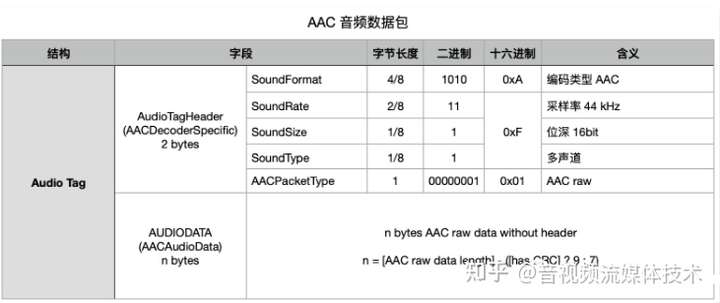

在完成 AAC 音频同步包的发送后，我们就可以向服务器推送普通的 AAC 数据包了。在发送数据包时，AACDecoderSpecificInfo则变为0xAF01，向服务器说明这个包是普通 AAC 数据包。如果这里的 AAC 数据有包含 7 个字节 ADTS 头（若存在 CRC 校验，则是 9 个字节），那么要去掉这个头后，把裸数据放到这里。如果这里是采集到的裸数据，没有 ADTS 头，那么这里就不需要这样处理了。下图是一个 AAC 音频数据包的示例：

对应的，在解析 FLV 时，如果封装的是 AAC 的音频，要在每帧 AAC ES 流前把 7 个字节 ADTS 头添加回来，这是因为 ADTS 是解码器通用的格式，纯的 AAC ES 流要打包成 ADTS 格式的 AAC 文件，解码器才能正常解码。在打包 ADTS 的时候，需要用到 samplingFrequencyIndex 这个信息，samplingFrequencyIndex 最准确的信息是存储在 AudioSpecificConfig 中。

有关 AudioSpecificConfig 结构解析的代码，可以参考ffmpeg/libavcodec/mpeg4audio.c中的avpriv_mpeg4audio_get_config函数。

int avpriv_mpeg4audio_get_config(MPEG4AudioConfig *c, const uint8_t *buf, int bit_size, int sync_extension)
{
    GetBitContext gb;
    int ret;
( L' J  X: p+ F( |/ u+ V' Q
    if (bit_size <= 0)
        return AVERROR_INVALIDDATA;

. w/ J5 j) d+ @6 `$ Q    ret = init_get_bits(&gb, buf, bit_size);
    if (ret < 0)
% [- J& ~3 E0 V7 w" r        return ret;
: q8 s' M( m% p. `+ q
9 B2 q' i4 g, N; b* {' |2 r. e    return ff_mpeg4audio_get_config_gb(c, &gb, sync_extension);
}
# S. h. w5 {. a- o" D
int ff_mpeg4audio_get_config_gb(MPEG4AudioConfig *c, GetBitContext *gb, int sync_extension)
  {6 z* h1 m$ ~4 V/ Q9 X! O{
    int specific_config_bitindex, ret;
  w4 L+ ^3 d7 e# `, L3 {2 Q    int start_bit_index = get_bits_count(gb);
* S; y  h) [3 L    c->object_type = get_object_type(gb);
: u- b4 L7 T0 ]) A5 n    c->sample_rate = get_sample_rate(gb, &c->sampling_index);
" g+ o5 Y  ^6 J) T* {    c->chan_config = get_bits(gb, 4);
    if (c->chan_config < FF_ARRAY_ELEMS(ff_mpeg4audio_channels))
        c->channels = ff_mpeg4audio_channels[c->chan_config];
    c->sbr = -1;
. I$ U) E3 {: d/ D0 J/ A8 ]) N    c->ps  = -1;
( N* `8 i* F& U8 x7 F" `( `    if (c->object_type == AOT_SBR || (c->object_type == AOT_PS &&
        // check for W6132 Annex YYYY draft MP3onMP4
" [9 A) {! A5 o, q, h        !(show_bits(gb, 3) & 0x03 && !(show_bits(gb, 9) & 0x3F)))) {
        if (c->object_type == AOT_PS)
            c->ps = 1;
        c->ext_object_type = AOT_SBR;
        c->sbr = 1;
; T2 O( t) ~8 U: Y/ N1 V        c->ext_sample_rate = get_sample_rate(gb, &c->ext_sampling_index);
        c->object_type = get_object_type(gb);
        if (c->object_type == AOT_ER_BSAC)
8 I( W$ l7 y: Y6 g  N( U1 w. f            c->ext_chan_config = get_bits(gb, 4);
    } else {
6 ^1 D2 r3 p0 J% ~        c->ext_object_type = AOT_NULL;
        c->ext_sample_rate = 0;
1 ~+ i6 }1 X1 A! ]( {    }
% Z+ Z: H2 q, v+ z- ?1 m0 `    specific_config_bitindex= get_bits_count(gb);

    if (c->object_type == AOT_ALS) {
6 A7 T) X& T2 H* J" s: \( a+ g        skip_bits(gb, 5);
7 q( E7 {( ]$ _' u' i! O        if (show_bits_long(gb, 24) != MKBETAG(\0,A,L,S))
1 w; ?  S% Z, T- b: t. v            skip_bits_long(gb, 24);
4 O- h$ ^2 w( b4 J, ]8 g
. q% X% C6 @3 V' b        specific_config_bitindex = get_bits_count(gb);

        ret = parse_config_ALS(gb, c);
        if (ret < 0)
* c' J+ [9 m: q9 @( [8 e            return ret;
    }
% {& O, W! A7 n& A& W% b$ O
    if (c->ext_object_type != AOT_SBR && sync_extension) {
5 s& G( N7 y. Y+ N: r        while (get_bits_left(gb) > 15) {
            if (show_bits(gb, 11) == 0x2b7) { // sync extension
                get_bits(gb, 11);
                c->ext_object_type = get_object_type(gb);
% ~, S( w9 t1 O- k; {0 g1 t; }                if (c->ext_object_type == AOT_SBR && (c->sbr = get_bits1(gb)) == 1) {
! x; T$ K# d- x3 H, K( `. x8 ?. L                    c->ext_sample_rate = get_sample_rate(gb, &c->ext_sampling_index);
$ y9 d- w# \0 k4 ^( v& m                    if (c->ext_sample_rate == c->sample_rate)
5 N! x$ j1 Q* L                        c->sbr = -1;
% D! J1 X/ z1 E" t* Q9 T7 `% G$ }% y                }
                if (get_bits_left(gb) > 11 && get_bits(gb, 11) == 0x548)
0 m6 V/ Z, ]* v+ M" l                    c->ps = get_bits1(gb);
                break;
            } else
                get_bits1(gb); // skip 1 bit
1 f5 n6 j2 }& ?' ^3 T: }        }
    }

' ?. \7 x3 r8 g9 `, i    //PS requires SBR
    if (!c->sbr)
        c->ps = 0;
    //Limit implicit PS to the HE-AACv2 Profile
7 i9 t0 y- q, F6 u$ e    if ((c->ps == -1 && c->object_type != AOT_AAC_LC) || c->channels & ~0x01)
" j9 R1 N1 N' \6 B# p9 k0 x        c->ps = 0;
3 v5 P( J+ ?& ?; G5 `* w5 n, W
. V9 Q) x- d, {- Z5 e& s9 q    return specific_config_bitindex - start_bit_index;
}

3、Video Tags 解析

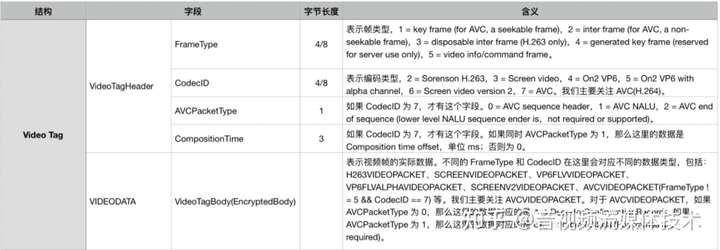

Video Tag 的结构大致如下所示：

如上图所示，一般在 VideoTagHeader 后面跟着的就是 VIDEODATA 数据了，但是对于 AVC(H.264) 的编码格式来说，VideoTagHeader 会多出两个字段 AVCPacketType 和 CompositionTime。AVCPacketType 是表示后面 VIDEODATA 的类型，CompositionTime 则表示 pts 和dts的差值。

如果 AVCPacketType 为 0，那么这里的数据对应的是 AVCDecoderConfigurationRecord；如果 AVCPacketType 为 1，那么这里的数据对应的是 One or more NALUs(Full frames are required)。

AVCDecoderConfigurationRecord 记录的是 AVC（H.264）解码相关比较重要的 sps 和 pps 信息，解码器在解码数据之前需要首先获取的sps和 pps 的信息。在做 seek 或者断流重连等操作引起解码器重启时，也需要给解码器再传一遍 sps 和 pps 信息。

在 FLV 的文件中，一般情况下 AVCDecoderConfigurationRecord 只会出现一次，即第一个 Video Tag。如果视频使用 AVC，那么这个 Tag 就是 AVC sequence header，即 AVC 视频同步包。AVCDecoderConfigurationRecord 结构的在ISO/IEC-14496-15 AVC file format标准中有做说明。

下面是ISO/IEC 14496-15, 5.3.3.1.2 AVCDecoderConfigurationRecord：

aligned(8) class AVCDecoderConfigurationRecord {
1 V0 c7 A6 u; L, a; K/ P" J. b    unsigned int(8) configurationVersion = 1;
    unsigned int(8) AVCProfileIndication;
    unsigned int(8) profile_compatibility;
    unsigned int(8) AVCLevelIndication;
3 M5 Y; Y1 N6 P# {' k$ o, j    bit(6) reserved = 111111b;
    unsigned int(2) lengthSizeMinusOne;
    bit(3) reserved = 111b;
% X7 p% d9 |# {    unsigned int(5) numOfSequenceParameterSets;
    for (i = 0; i < numOfSequenceParameterSets; i++) {
        unsigned int(16) sequenceParameterSetLength ;
  A7 ^3 V, Q; ^, N; N9 K        bit(8*sequenceParameterSetLength) sequenceParameterSetNALUnit;
    }
    unsigned int(8) numOfPictureParameterSets;
    for (i = 0; i < numOfPictureParameterSets; i++) {
        unsigned int(16) pictureParameterSetLength;
1 P: p) x* K9 s        bit(8*pictureParameterSetLength) pictureParameterSetNALUnit;
    }
    if (profile_idc == 100 || profile_idc == 110 ||
        profile_idc == 122 || profile_idc == 144)
    {
        bit(6) reserved = 111111b;
        unsigned int(2) chroma_format;
" S2 S) f. }; }6 q# h- j0 T        bit(5) reserved = 11111b;
        unsigned int(3) bit_depth_luma_minus8;
        bit(5) reserved = 11111b;
        unsigned int(3) bit_depth_chroma_minus8;
9 ]6 n7 I1 h* }  W6 u1 l* Q        unsigned int(8) numOfSequenceParameterSetExt;
8 F  K1 d7 }- Q        for (i = 0; i < numOfSequenceParameterSetExt; i++) {
* Q& s; p' B# }1 {0 o7 ]; N9 b7 \6 G: s            unsigned int(16) sequenceParameterSetExtLength;
            bit(8*sequenceParameterSetExtLength) sequenceParameterSetExtNALUnit;
7 `2 F! t) `4 C7 Z6 Q3 ^7 V        }
0 z0 o+ o& |7 Z( f    }
' Q3 d7 F2 ~, H# E) H}

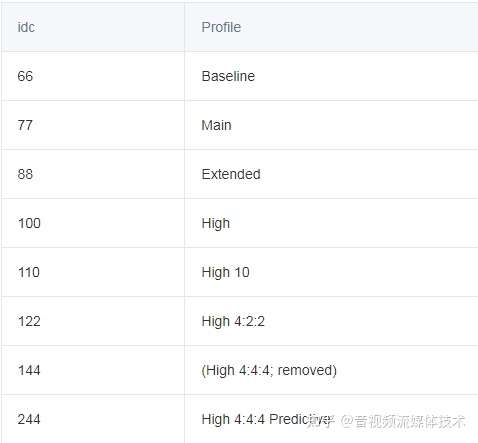

下面是ITU-T H.264(ISO/IEC 14496-10), A.2 Profiles：

下面是ITU-T H.264(ISO/IEC 14496-10), A.3 Levels：

Defined level_idc: 10, 9[^1], 11, 12, 13, 20, 21, 22, 30, 31, 32, 40, 41, 42, 50, 51, 52

' E( p* }- ?. d[^1]: "level_idc==9" represents "Leve 1b" unless Baseline(Constrained Baseline), Main, or Extended profiles.

下面是ISO/IEC 14496-15, 8.3.3.1.2 HEVCDecoderConfigurationRecord：

aligned(8) class HEVCDecoderConfigurationRecord {
    unsigned int(8) configurationVersion = 1;
    unsigned int(2) general_profile_space;
    unsigned int(1) general_tier_flag;
    unsigned int(5) general_profile_idc;
    unsigned int(32) general_profile_compatibility_flags;
7 ?0 X) V# b9 `    unsigned int(48) general_constraint_indicator_flags;
    unsigned int(8) general_level_idc;
    bit(4) reserved = ‘1111’b;
    unsigned int(12) min_spatial_segmentation_idc;
, r1 n: H- G  z* y4 s    bit(6) reserved = ‘111111’b;
    unsigned int(2) parallelismType;
" x1 ?4 R; k$ w    bit(6) reserved = ‘111111’b;
0 ^' L: c1 b! f8 t0 M0 ~0 p0 u    unsigned int(2) chromaFormat;
    bit(5) reserved = ‘11111’b;
    unsigned int(3) bitDepthLumaMinus8;
* f8 d) T6 \0 N( f/ s3 b    bit(5) reserved = ‘11111’b;
# }- E$ Y5 ?$ w* D  \# }    unsigned int(3) bitDepthChromaMinus8;
0 v6 B5 w: a/ ^3 |- b% }! ]8 E    bit(16) avgFrameRate;
    bit(2) constantFrameRate;
    bit(3) numTemporalLayers;
, k. P) X# ?2 X    bit(1) temporalIdNested;
    unsigned int(2) lengthSizeMinusOne;
    unsigned int(8) numOfArrays;
    for (j=0; j < numOfArrays; j++) {
% A  C2 f* e2 g        bit(1) array_completeness;
0 {/ d9 n2 w6 }" d        unsigned int(1) reserved = 0;
        unsigned int(6) NAL_unit_type;
        unsigned int(16) numNalus;
+ U3 j& n& V1 r2 d+ u& ]; m        for (i=0; i< numNalus; i++) {
5 }- E% i, B" v8 o) t7 W4 n0 K            unsigned int(16) nalUnitLength;
            bit(8*nalUnitLength) nalUnit;
        }
( G3 v, R8 R' t4 S3 d    }
* Y( n5 v6 ?$ ?}

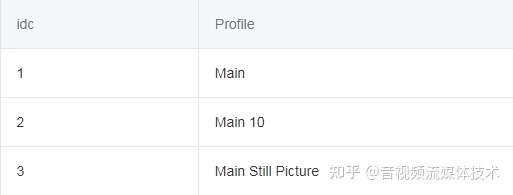

下面是ITU-T H.265(ISO/IEC 23008-2), A.3 Profiles：

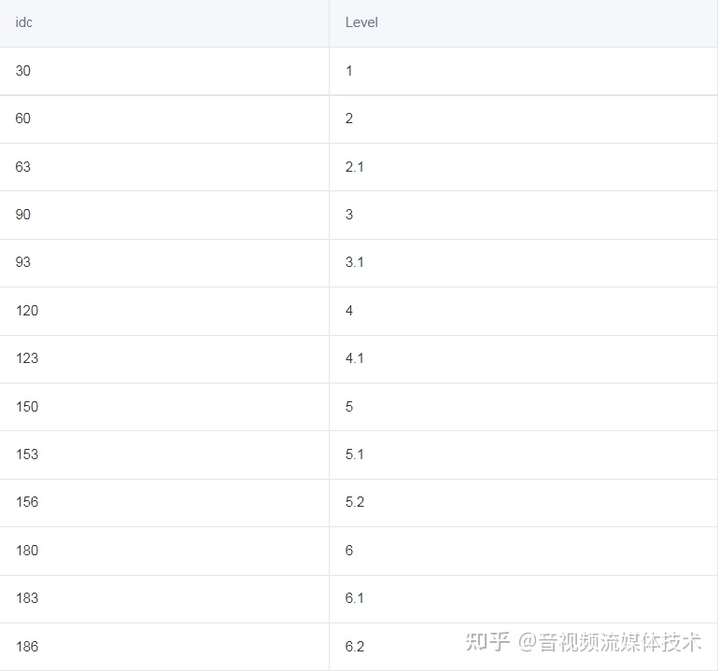

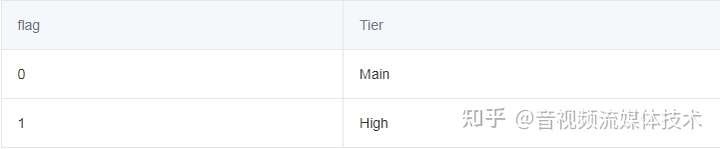

下面是ITU-T H.265(ISO/IEC 23008-2), A.4 Tiers and levels：

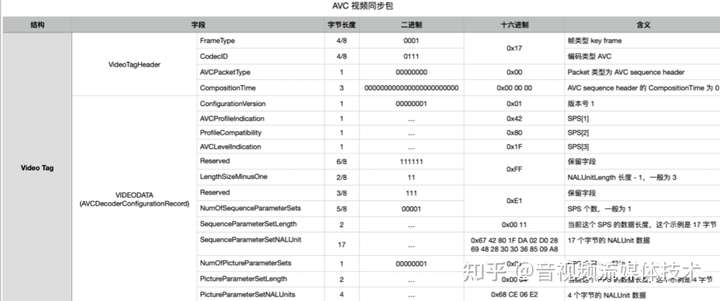

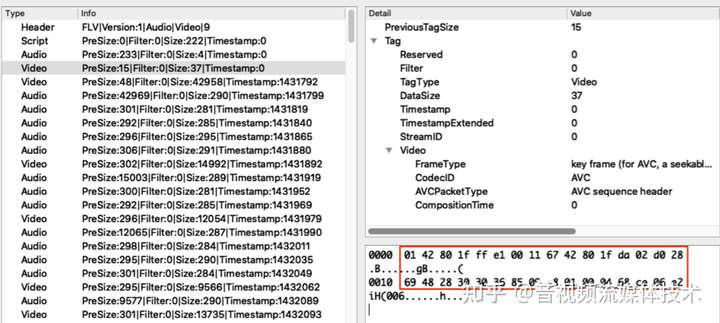

下图是一个 AVC 视频同步包的示例，其中红框部分对应的是 VIDEODATA：

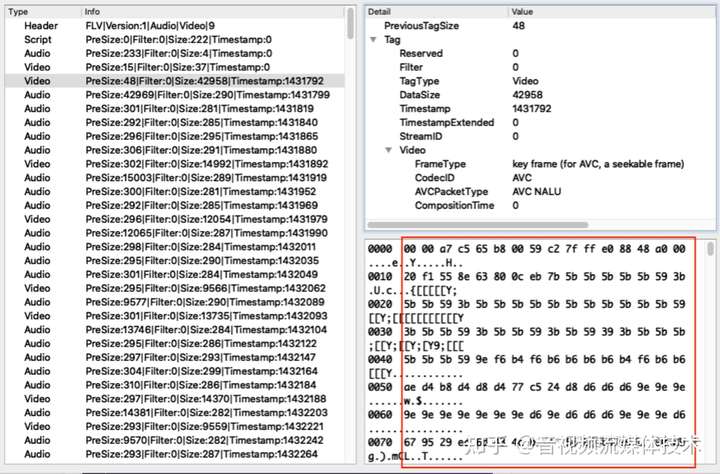

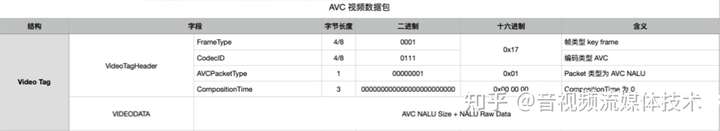

下图是一个 AVC 视频数据包的示例，其中红框部分对应的是 VIDEODATA：

有关 AVCDecoderConfigurationRecord 结构解析的代码，可以参考ffmpeg/libavformat/avc.c中的ff_isom_write_avcc函数。

int ff_isom_write_avcc(AVIOContext *pb, const uint8_t *data, int len)
" y6 o- }- e* t8 _+ ?{
    if (len > 6) {
7 @( |8 @8 D. a! \7 d        /* check for H.264 start code */
        if (AV_RB32(data) == 0x00000001 ||
! X4 ~) S7 c4 ^8 n9 A$ `3 q7 @            AV_RB24(data) == 0x000001) {
2 `: L" ~3 V% i/ }            uint8_t *buf=NULL, *end, *start;
            uint32_t sps_size=0, pps_size=0;
( z7 X' v( R, ?% Z2 R/ ~            uint8_t *sps=0, *pps=0;
+ [/ E" g/ b8 Z' D' H+ d* N
            int ret = ff_avc_parse_nal_units_buf(data, &buf, &len);
2 E& e# N# q8 R# D8 A: z  c0 P            if (ret < 0)
                return ret;
3 B% u+ W* F/ `/ S6 k8 M' G            start =buf;
            end = buf + len;
* e/ i  L. N1 ]3 W
            /* look for sps and pps */
1 B! R! ^) G& y1 B            while (end - buf > 4) {
2 t7 W  Z8 l. F( n                uint32_t size;
                uint8_t nal_type;
% H+ ~9 w( w+ E) ?4 z; |- {                size = FFMIN(AV_RB32(buf), end - buf - 4);
                buf += 4;
5 @* b9 T) R1 @$ w  R                nal_type = buf[0] & 0x1f;

                if (nal_type == 7) { /* SPS */
                    sps = buf;
                    sps_size = size;
                } else if (nal_type == 8) { /* PPS */
                    pps = buf;
                    pps_size = size;
                }

7 A: N, K/ H5 z                buf += size;
            }
  S  Z) U9 b) X( J8 L) m
            if (!sps || !pps || sps_size < 4 || sps_size > UINT16_MAX || pps_size > UINT16_MAX)
( F  K  K' b/ l, S1 R                return AVERROR_INVALIDDATA;
# a! `4 a* a, |9 J
            avio_w8(pb, 1); /* version */
9 J& A  |* S% c# b: y3 s            avio_w8(pb, sps[1]); /* profile */
            avio_w8(pb, sps[2]); /* profile compat */
, I1 ~8 X, J  v' [. \- V) r" Y( D            avio_w8(pb, sps[3]); /* level */
% e# A  A' ^6 W) j. [% y            avio_w8(pb, 0xff); /* 6 bits reserved (111111) + 2 bits nal size length - 1 (11) */
$ v, t# ]. ]3 H( K* |( _/ t4 x7 p- S            avio_w8(pb, 0xe1); /* 3 bits reserved (111) + 5 bits number of sps (00001) */

; j0 T, J. U/ ]            avio_wb16(pb, sps_size);
- J0 H2 D0 q1 a; ?6 m            avio_write(pb, sps, sps_size);
            avio_w8(pb, 1); /* number of pps */
            avio_wb16(pb, pps_size);
            avio_write(pb, pps, pps_size);
0 K# f- y' B" ]( T% r; z+ [" e            av_free(start);
        } else {
- F+ f% n0 t# N6 C, r            avio_write(pb, data, len);
        }
    }
* P+ T  K1 l( Z    return 0;
/ P3 F$ L, l6 i8 U7 F}

4、Data Tags 解析

Data Tag 的结构大致如下所示：

其中 ScriptTagBody 中的 Name 和 Value 字段都是 SCRIPTDATAVALUE 类型。Name 最终对应的是 String 类型，Value 最终对应的是 ECMA array 类型。

SCRIPTDATAVALUE 包含两个字段：Type 和 ScriptDataValue，前者表示数据的类型，后者装载实际数据。

• SCRIPTDATAVALUE：
• 0 = Number
• 1 = Boolean
• 2 = String
• 3 = Object
• 4 = MovieClip (reserved, not supported)
• 5 = Null
• 6 = Undefined
• 7 = Reference
• 8 = ECMA array
• 9 = Object end marker
• 10 = Strict array
• 11 = Date
• 12 = Long string
• Type：定义数据的类型
• ScriptDataValue：数据值

这些数据都是以 AMF(Action Message Format) 的形式编码。

Data Tag 里可以承载不同的数据，其中我们最关心是的音视频的 metadata 元信息数据，这些信息是以一个 Name 为onMetadata的 SCRIPTDATA Tag 来存储的。

4.1、onMetadata 解析

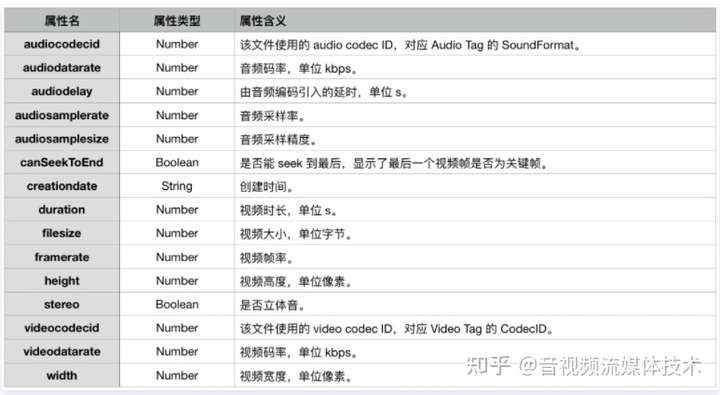

onMetadata 包含着不同的属性，这些属性对于不同的 FLV 文件可能各不相同。

本文参考

1）Adobe Flash Video File Format Specification

https://www.adobe.com/content/dam/acom/en/devnet/flv/video_file_format_spec_v10_1.pdf

2）基于 libRTMP 的流媒体直播之 AAC、H264 推送

https://blog.51cto.com/billhoo/1557646

3）RTMP 协议发送 H.264 编码及 AAC 编码的音视频https://www.cnblogs.com/haibindev/archive/2011/12/29/2305712.html

4）ISO IEC 14496-15-2017http://www.doc88.com/p-8951310719017.html

（通过上文的介绍，我们了解了 FLV 视频封装格式，并探讨了其中 Audio Tags、Video Tags、Data Tags 等模块的具体结构。我们将在后面继续探讨其他常见的媒体封装格式）
