网站视频格式flv的优势在哪里？

wy168

FLV（Flash Video）是 Adobe 公司推出的一种流媒体格式，它的特点是封装后的音视频文件较小、封装规范简单，因此适合在互联网上进行传输和使用。在浏览器普遍支持 Flash 插件的时代，FLV 格式的视频非常流行。但是随着主流的浏览器平台逐步放弃了对 Flash 插件的支持后，以及移动互联网的兴起，App 取代浏览器成为更多内容的载体，在短视频领域 FLV 的地位逐步被 MP4 取代。但是，在直播领域，由于 RTMP 推流、HTTP-FLV 播放的整套方案低延时的特性，以及服务端普遍提供 HTTP Web 服务，能更广泛的兼容 HTTP-FLV，使得 FLV 仍然是大多数直播产品的首选流媒体格式。

1、FLV 格式概览

FLV 文件由一个 FLV Header 和一个 FLV Body 组成，在 FLV Body 中则由多组(PreviousTagSize + Tag)组成。

FLV 中 Tag 的类型有三种：

• Audio Tags
• Video Tags
• Data Tags

Tag 中包含着 audio、video、scripts 的元信息，加密信息（可选）以及对应的实际数据。

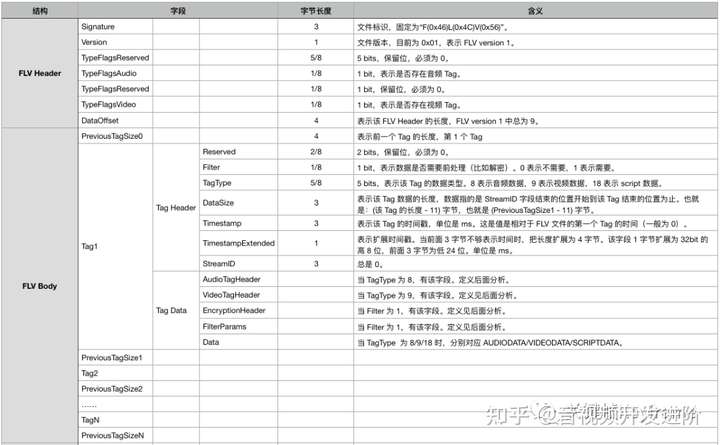

总体来讲，FLV 的结构大致如下表所示：

2、Audio Tags 解析

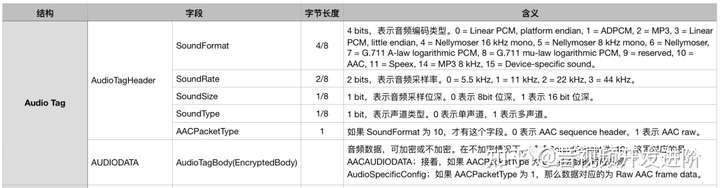

Audio Tag 的结构大致如下所示：

通常在 AudioTagHeader 后面跟着就是 AUDIODATA 数据了，但是对于 AAC 格式的音频数据来说，AudioTagHeader 会多一个字段 AACPacketType 来表示 AACAUDIODATA 的类型：如果 AACPacketType 为 0，那么数据对应的是 AudioSpecificConfig；如果 AACPacketType 为 1，那么数据对应的为 Raw AAC frame data。

为什么 AudioTagHeader 中已经有了音频的相关参数，还需要在这里来一个 AudioSpecificConfig 呢？这是因为当 SoundFormat 是 AAC 时，SoundType 需要设置为 1（立体声），SoundRate 需要设置为 4（44k Hz），但这并不说明文件中 AAC 编码的音频必须是 44k Hz 的立体声。播放器在处理 AAC 音频时，需要忽略 AudioTagHeader 中的音频参数，而使用 AudioSpecificConfig 的参数来初始化解码器。

在 FLV 的文件中，一般情况下 AudioSpecificConfig 只会出现一次，即第一个 Audio Tag。如果音频使用 AAC，那么这个 Tag 就是 AAC sequence header，即 AAC 音频同步包。AudioSpecificConfig 的结构在ISO/IEC-14496-3 Audio标准中有做说明。

下面是ISO/IEC 14496-3, 1.6.2.1 AudioSpecificConfig：

AudioSpecificConfig() {

下面是ISO/IEC 14496-3, 1.5.1.1 Audio object type definition：

ID	Type

下面是ISO/IEC 14496-3, 1.6.3.4 samplingFrequencyIndex：

index	value

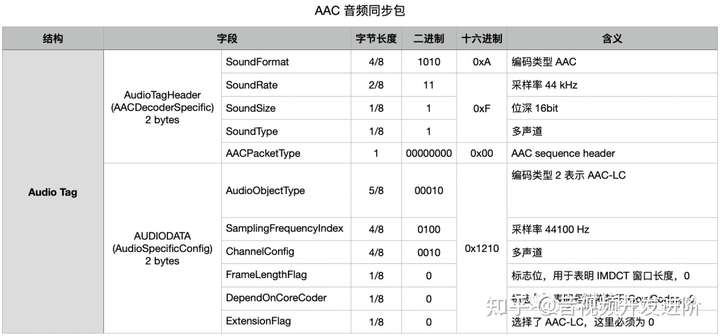

我们常用的 AAC 音频同步包的大小固定为 4 字节，前两个字节被称为AACDecoderSpecificInfo，用于描述这个音频包应当如何被解析，后两个字节称为AudioSpecificConfig，更加详细的指定了音频格式。下图是一个 AAC 音频同步包的示例：

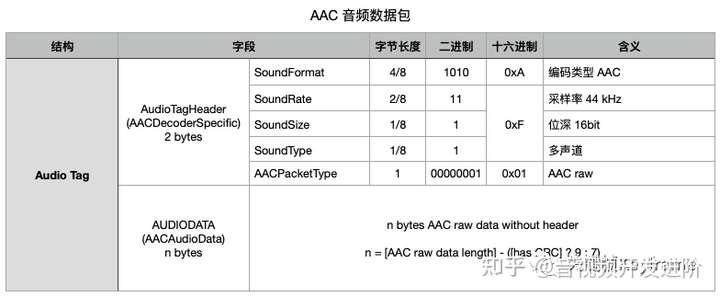

在完成 AAC 音频同步包的发送后，我们就可以向服务器推送普通的 AAC 数据包了。在发送数据包时，AACDecoderSpecificInfo则变为0xAF01，向服务器说明这个包是普通 AAC 数据包。如果这里的 AAC 数据有包含 7 个字节 ADTS 头（若存在 CRC 校验，则是 9 个字节），那么要去掉这个头后，把裸数据放到这里。如果这里是采集到的裸数据，没有 ADTS 头，那么这里就不需要这样处理了。下图是一个 AAC 音频数据包的示例：

对应的，在解析 FLV 时，如果封装的是 AAC 的音频，要在每帧 AAC ES 流前把 7 个字节 ADTS 头添加回来，这是因为 ADTS 是解码器通用的格式，纯的 AAC ES 流要打包成 ADTS 格式的 AAC 文件，解码器才能正常解码。在打包 ADTS 的时候，需要用到 samplingFrequencyIndex 这个信息，samplingFrequencyIndex 最准确的信息是存储在 AudioSpecificConfig 中。

有关 AudioSpecificConfig 结构解析的代码，可以参考ffmpeg/libavcodec/mpeg4audio.c中的avpriv_mpeg4audio_get_config函数。

int avpriv_mpeg4audio_get_config(MPEG4AudioConfig *c, const uint8_t *buf, int bit_size, int sync_extension)

3、Video Tags 解析

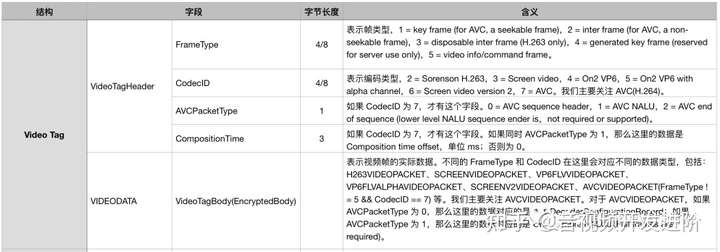

Video Tag 的结构大致如下所示：

如上图所示，一般在 VideoTagHeader 后面跟着的就是 VIDEODATA 数据了，但是对于 AVC(H.264) 的编码格式来说，VideoTagHeader 会多出两个字段 AVCPacketType 和 CompositionTime。AVCPacketType 是表示后面 VIDEODATA 的类型，CompositionTime 则表示 pts 和dts的差值。

如果 AVCPacketType 为 0，那么这里的数据对应的是 AVCDecoderConfigurationRecord；如果 AVCPacketType 为 1，那么这里的数据对应的是 One or more NALUs(Full frames are required)。

AVCDecoderConfigurationRecord 记录的是 AVC（H.264）解码相关比较重要的 sps 和 pps 信息，解码器在解码数据之前需要首先获取的sps和 pps 的信息。在做 seek 或者断流重连等操作引起解码器重启时，也需要给解码器再传一遍 sps 和 pps 信息。

在 FLV 的文件中，一般情况下 AVCDecoderConfigurationRecord 只会出现一次，即第一个 Video Tag。如果视频使用 AVC，那么这个 Tag 就是 AVC sequence header，即 AVC 视频同步包。AVCDecoderConfigurationRecord 结构的在ISO/IEC-14496-15 AVC file format标准中有做说明。

下面是ISO/IEC 14496-15, 5.3.3.1.2 AVCDecoderConfigurationRecord：

aligned(8) class AVCDecoderConfigurationRecord {

下面是ITU-T H.264(ISO/IEC 14496-10), A.2 Profiles：

idc	Profile

下面是ITU-T H.264(ISO/IEC 14496-10), A.3 Levels：

Defined level_idc: 10, 9[^1], 11, 12, 13, 20, 21, 22, 30, 31, 32, 40, 41, 42, 50, 51, 52

下面是ISO/IEC 14496-15, 8.3.3.1.2 HEVCDecoderConfigurationRecord：

aligned(8) class HEVCDecoderConfigurationRecord {

下面是ITU-T H.265(ISO/IEC 23008-2), A.3 Profiles：

idc	Profile

下面是ITU-T H.265(ISO/IEC 23008-2), A.4 Tiers and levels：

flag	Tier

idc	Level

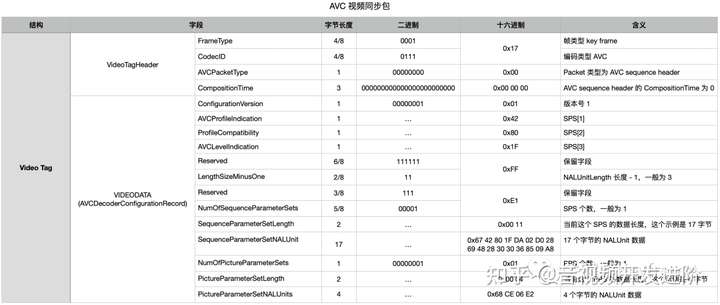

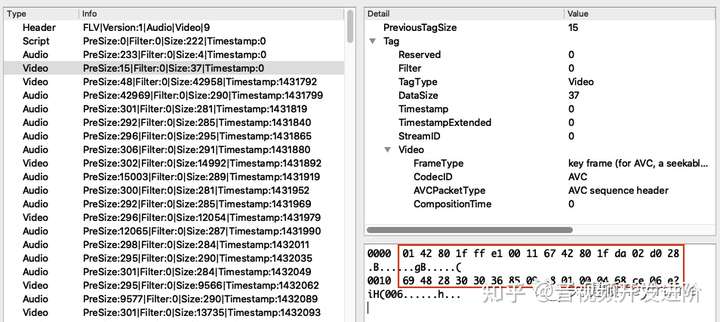

下图是一个 AVC 视频同步包的示例，其中红框部分对应的是 VIDEODATA：

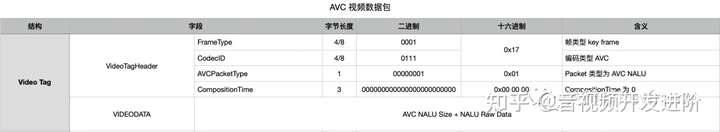

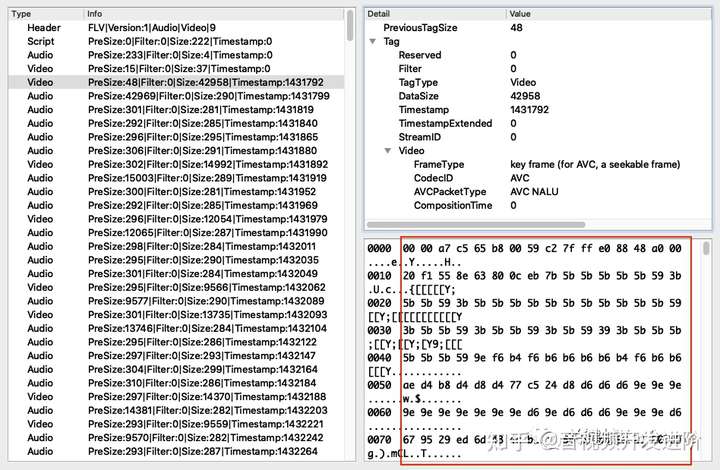

下图是一个 AVC 视频数据包的示例，其中红框部分对应的是 VIDEODATA：

有关 AVCDecoderConfigurationRecord 结构解析的代码，可以参考ffmpeg/libavformat/avc.c中的ff_isom_write_avcc函数。

int ff_isom_write_avcc(AVIOContext *pb, const uint8_t *data, int len)

4、Data Tags 解析

Data Tag 的结构大致如下所示：

其中 ScriptTagBody 中的 Name 和 Value 字段都是 SCRIPTDATAVALUE 类型。Name 最终对应的是 String 类型，Value 最终对应的是 ECMA array 类型。

SCRIPTDATAVALUE 包含两个字段：Type 和 ScriptDataValue，前者表示数据的类型，后者装载实际数据。

• SCRIPTDATAVALUE：
• 0 = Number
• 1 = Boolean
• 2 = String
• 3 = Object
• 4 = MovieClip (reserved, not supported)
• 5 = Null
• 6 = Undefined
• 7 = Reference
• 8 = ECMA array
• 9 = Object end marker
• 10 = Strict array
• 11 = Date
• 12 = Long string
• Type：定义数据的类型
• ScriptDataValue：数据值

这些数据都是以 AMF(Action Message Format) 的形式编码。

Data Tag 里可以承载不同的数据，其中我们最关心是的音视频的 metadata 元信息数据，这些信息是以一个 Name 为onMetadata的 SCRIPTDATA Tag 来存储的。

4.1、onMetadata 解析

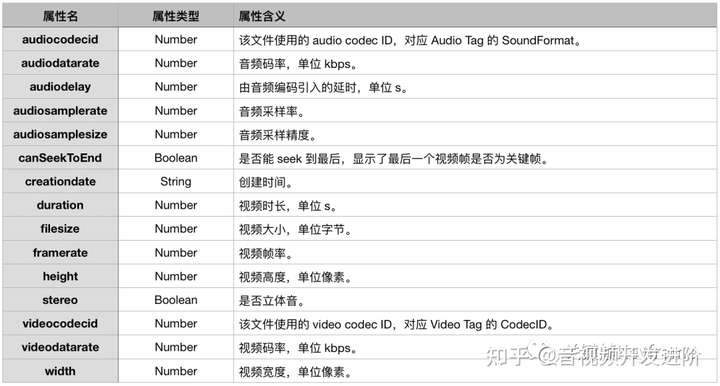

onMetadata 包含着不同的属性，这些属性对于不同的 FLV 文件可能各不相同。

本文参考

1）Adobe Flash Video File Format Specification

https://www.adobe.com/content/dam/acom/en/devnet/flv/video_file_format_spec_v10_1.pdf

2）基于 libRTMP 的流媒体直播之 AAC、H264 推送

https://blog.51cto.com/billhoo/1557646

3）RTMP 协议发送 H.264 编码及 AAC 编码的音视频https://www.cnblogs.com/haibindev/archive/2011/12/29/2305712.html

4）ISO IEC 14496-15-2017http://www.doc88.com/p-8951310719017.html

（通过上文的介绍，我们了解了 FLV 视频封装格式，并探讨了其中 Audio Tags、Video Tags、Data Tags 等模块的具体结构。我们将在后面继续探讨其他常见的媒体封装格式，敬请期待）
